氟橡胶应用预分散体

一般信息

TUBALL™单壁碳纳米管（SWCNTs）在橡胶中的作用是基于其嵌入到橡胶基质中并形成一个三维网络。在低 添加量的情况下，即具有提高聚合物的强度、改善疲劳性能、减少老化损失、以及增加导电性的效果。

TUBALL™ MATRIX 621 beta 是一种工业改性剂，基于 TUBALL™ 单壁碳纳米管和超低粘度的含氟聚合物。 兼容性 – 过氧化物硫化型氟橡胶（以炭黑和矿物填料为基础的复合物）。

优势

•    TUBALL™ 单壁碳纳米管， 以 TUBALL™ MATRIX 为载体，对于抗静电应用，添加量低至 1.5% （质量比）；

•    保持颜色，表面没有碳释放；

•    永久均匀的导电性；

•    载体与配方兼容，可交联，不向表面迁移；

•    保持流变性；

•    标准工艺和混合设备；

•    保持或提高机械性能，而不损失弹性；

•    经过热老化和燃料油老化后，机械性能稳定。

典型特性

典型添加量水平

最终化合物中需要的 TUBALL™ MATRIX 621 beta 的添加量 ，应根据所需的电阻率水平来确定 ，如图 1 所示。

获得特定电阻率所需的添加量 ，根据氟橡胶类型、最终配方（填料、增塑剂）、混合和成型工艺的不同而有所 不同。

对于 TUBALL™ MATRIX 621 beta 的初始评价 ，建议从 1.5 %（质量比）开始测试几个剂量 ，然后例如 2 和 3%（质量比），以确定最佳剂量。对于较高的导电性 ，可以相应增加添加量。

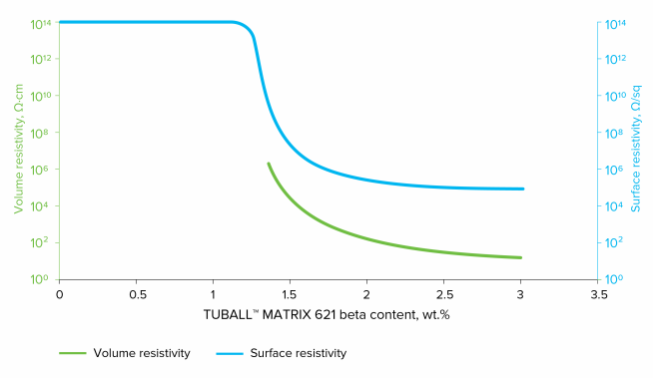

图 1 所示.电阻率数据

*ASTM D 991 -体积电阻率；双探针手持设备(SIMCO ST-4) -表面电阻率。

注：渗滤曲线是根据厚度为 2 毫米的压模橡胶片的数据绘制的。数据可能因成型方法而异，应根据具体情况进行评估。

添加方法

推荐在混合的第二阶段加入 TUBALL™ MATRIX 621 beta。
